汽车制造领域空气净化整体解决方案（详尽版）

一、方案概述

本方案旨在为汽车制造领域提供以 “职业健康安全、工艺质量保障与绿色环保合规” 为核心的空气净化整体解决方案。方案严格遵循《大气污染防治法》、GBZ/T 300《工作场所有害因素职业接触限值》及汽车行业VOCs治理标准，聚焦于四大工艺及新能源制造流程，通过 “源头捕捉、过程控制、末端净化” 的全链条策略，系统性治理焊接烟尘、打磨粉尘、涂装漆雾与VOCs、装配VOCs及油雾等特征污染物。目标是构建健康、安全、高效的生产环境，提升产品一次合格率，降低环境风险与运营成本。

二、分行业细化解决方案

（一）整车制造四大工艺

1. 焊接车间
（1）应用场景：地板线、侧围线、门盖线、车身总成（主焊）线、补焊与打磨工位、机器人工作站、人工焊接工位。
（2）场景概述：焊接作业密集，空间高大，污染物为瞬时、多点源产生，扩散迅速，是职业健康防护重点。
（3）环境特点：焊接烟尘（含Fe₂O₃、MnO₂等金属氧化物，粒径多为0.1-1μm）、臭氧、氮氧化物、强光辐射伴随的热气流上升。
（4）核心诉求：高效捕捉烟尘，防止弥散至车间呼吸带；保护焊工职业健康，预防尘肺病；降低烟尘在设备和产品表面的沉降，保持车间能见度。
（5）行业痛点：高大空间整体换气能耗巨大；传统顶吸罩对捕捉上升烟尘效率低；机器人焊接点位灵活，捕捉难度大；滤筒清灰与维护工作量大。
（6）配置概要： “局部捕捉为主，整体净化为辅”：工位侧吸/顶吸罩 + 机器人焊枪同步跟踪式捕捉系统 + 集中式滤筒除尘器 + 车间大空间用屋顶式烟尘净化机组或送新风置换。
（7）过滤器更换周期：
- 集中除尘滤筒 (PTFE覆膜)： 6-12个月（压差报警控制）。
- 移动式焊烟净化器滤芯： 1-3个月。
- 屋顶净化机组/新风过滤器 (G4-F7)： 3-6个月。
（8）过滤器解决方案：
①【低浓度过滤】（打磨、补焊等工位）：移动式焊烟净化器（初效火花阻挡+高效滤筒）。特点：灵活，投资小。优势：适用于工位分散、烟尘量小的区域，即插即用。
②【中浓度过滤】（人工焊接线、工作站）：定点式/悬挂式捕捉臂 + 集中式滤筒除尘器（纳米覆膜滤筒，过滤效率>99.9%）。特点：源头高效捕捉。优势：净化效率高，运行稳定，维护集中在除尘房。
③【高浓度过滤】（机器人焊接密集区、车身总成线）：机器人内置/外置同步抽吸系统 + 大容量集中滤筒除尘 + 车间整体置换通风（或屋顶滤筒除尘机组）。特点：全方位、立体化治理。优势：实现对高密度、高强度焊接烟尘的“近身捕捉”与空间环境改善，效果最佳。

2. 涂装车间

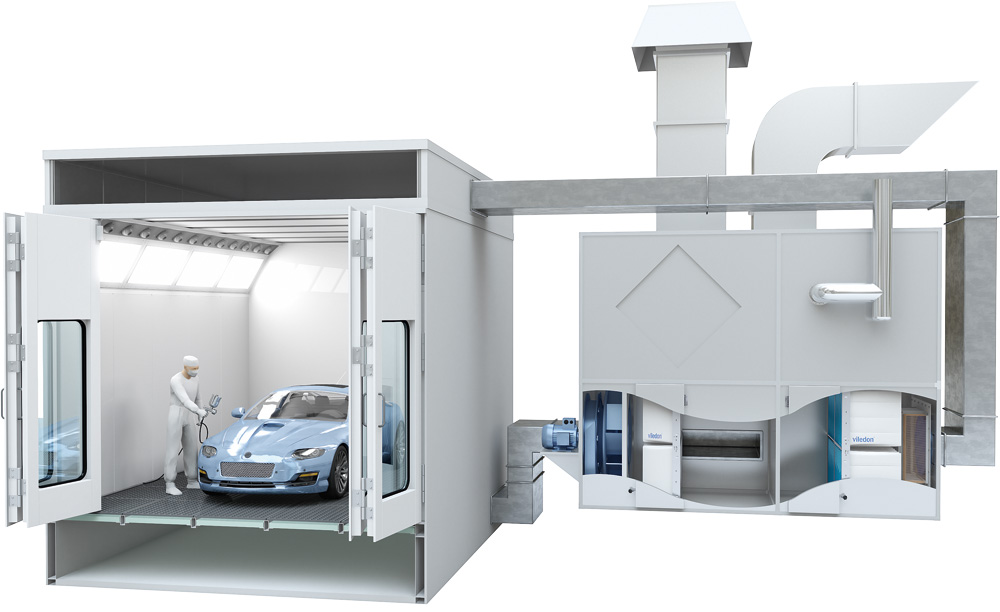

（1）应用场景：喷漆室（内喷、外喷）、烘房（电泳、中涂、面漆）、流平室、调漆间、漆料输送系统、喷枪清洗间、打磨与擦净室。
（2）场景概述： VOCs与漆雾的核心产生区，工艺复杂，废气风量大、浓度高，是环保治理的重中之重。
（3）环境特点：高浓度漆雾（过喷漆，粘性）、高浓度VOCs（苯、甲苯、二甲苯、酯类等）、高温（烘房）、高湿（喷漆室）。
（4）核心诉求：高效分离并去除漆雾，保护后端VOCs处理设备；实现VOCs的高效净化与达标排放；回收热能，降低运行成本；保障喷漆室内极高的工艺洁净度（温湿度、洁净空气）。
（5）行业痛点：漆雾粘性易导致设备堵塞；VOCs处理设备（RTO/TNV）投资与运行成本高；喷漆室新风处理能耗巨大。
（6）配置概要：喷漆室：水旋/文丘里或干式漆雾分离系统 + 送排风全自动控制系统。废气治理： “沸石转轮吸附浓缩 + RTO高温焚烧”或“TNV直燃式”系统。新风：大型新风空调机组（恒温恒湿）。
（7）过滤器更换周期：
- 干式漆雾分离过滤棉/纸盒： 1周至1个月（频繁更换）。
- 喷漆室送风高效过滤器 (F5-F7)： 3-6个月。
- 沸石转轮：使用寿命5-8年（需定期脱附再生）。
- RTO蓄热体： 5-10年。
（8）过滤器解决方案：
①【漆雾预处理】（喷漆室排风）：干式过滤方案：迷宫式漆雾过滤纸/棉（多级渐密）。特点：免水，无二次废水，更换方便。优势：适应多种漆种，捕集效率>98%，是主流技术。
②【VOCs达标处理】（低浓度、大风量废气）： “沸石转轮吸附浓缩 + RTO”。特点：将大风量、低浓度废气浓缩为小风量、高浓度废气再焚烧。优势：净化效率高（>95%），热能回收利用率高，运行费用相对较低。
③【VOCs高效处理】（高浓度、小风量废气，如烘房、调漆间）： “TNV直燃式热力焚烧”。特点：直接高温氧化分解。优势：处理效率最高（>99%），适用于VOCs浓度高且稳定的废气，结构紧凑。

3. 冲压车间
（1）应用场景：开卷落料线、大型压力机生产线、冲压件检验区、模具维修与调试区、板料仓库。
（2）场景概述：设备高大，运行噪声大，主要污染物为冲压油雾和少量金属粉尘，问题集中在压力机内部及周围。
（3）环境特点：金属板材冲压、拉伸过程中挥发的微量油雾（形成气溶胶）、模具润滑剂烟雾、设备清洁产生的粉尘。
（4）核心诉求：控制冲压油雾在设备内部的扩散，防止其对电气系统、光学传感器的污染；改善操作工位空气质量；减少地面油污滑腻。
（5）行业痛点：油雾颗粒细小（0.1-10μm），难以捕捉；压力机内部空间有限，安装净化设备需与设备厂商协同。
（6）配置概要：压力机机内油雾收集装置 + 集中式或分散式静电/机械式油雾净化器 + 车间整体通风。
（7）过滤器更换周期：
- 静电油雾净化器极板：每月清洗，1-2年更换。
- 机械式滤筒/滤网： 1-3个月。
- 车间通风过滤器 (G4)： 2-3个月。
（8）过滤器解决方案：
①【低浓度控制】（通用工况）：机械过滤式油雾净化器（多层金属丝网/玻璃纤维滤垫）。特点：结构简单。优势：维护方便，成本低，适用于油雾浓度不高的场合。
②【中高效控制】（高速冲压、油雾量大）：高压静电式油雾净化器。特点：电离捕捉，效率高。优势：对亚微米级油雾粒子净化效率>95%，风阻低，长期运行能耗低。
③【源头综合控制】（精密冲压线、高要求车间）： “压力机内腔微负压设计 + 集成式静电油雾净化 + 车间新风补入”。特点：将污染控制在设备内部。优势：最大限度防止油雾外泄，创造清洁的车间整体环境，保护高价值设备。

4. 总装车间
（1）应用场景：内饰线（仪表盘、座椅、顶棚安装）、底盘线（动力总成、悬挂、油箱合装）、最终装配线（轮胎、保险杠、加注）、检测线（灯光、制动、尾气）、返修区。
（2）场景概述：劳动密集型，工序繁多，污染物种类复杂但浓度相对较低，与人员接触密切，对工作环境舒适度要求提高。
（3）环境特点：内饰件挥发的VOCs（如苯系物、醛类）、底盘装配的油脂味、检测线汽车尾气（CO、HC、NOx）、少量粉尘、二氧化碳浓度易升高。
（4）核心诉求：改善员工工作环境，提升舒适度与效率；控制内饰VOCs异味；快速排除检测线尾气，防止积聚；保障高精度安装（如ADAS传感器校准）区域的空气洁净度。
（5）行业痛点：空间开阔，全面净化成本高；污染源分散且流动性强；新风需求量巨大，能耗管理挑战大。
（6）配置概要： “岗位送新风 + 局部重点净化 + 整体通风稀释”。重点区域：内饰线送新风、检测线尾气直接抽排、高精工位设小型洁净间。
（7）过滤器更换周期：
- 新风机组初效 (G4)、中效 (F7)： 3-6个月。
- 活性炭过滤器（除VOC/异味）： 6-12个月。
- 尾气抽排系统专用过滤器： 6-12个月。
（8）过滤器解决方案：
①【基础环境保障】（一般装配区）：大空间组合式空调机组（初效G4+中效F7）。特点：提供经过滤的温湿度适宜的新风。优势：基础环境控制，保障人员基本舒适与产品防尘。
②【重点污染源控制】（内饰线、检测线）：内饰线：工位送新风（带活性炭过滤除味）；检测线：车辆尾气收集地沟系统 + 专用催化氧化或吸附装置。特点：针对性治理。优势：有效解决特定工序的空气质量问题，投入产出比高。
③【高品质环境创造】（ADAS/智能驾驶校准区、高端品牌装配末段）：建造独立封闭的“洁净间”或“微环境舱”（Class 10000-100000级），内部采用FFU（高效过滤器）送风，控制温湿度和颗粒物。特点：局部创造超高洁净环境。优势：满足摄像头、激光雷达等精密传感器的校准与装配要求，提升产品品质与可靠性。

（二）新能源三电系统制造

1. 电池Pack车间
（1）应用场景：电芯分选与测试区、模组装配线（涂胶、焊接、捆扎）、Pack总成线（电气连接、紧固、密封）、气密性检测区、充放电测试区。
（2）场景概述：对湿度、粉尘及金属杂质控制极为严格，涉及激光焊接烟尘、少量VOCs（结构胶），安全性要求极高。
（3）环境特点：激光焊接烟尘（极细金属颗粒）、结构胶/导热胶固化过程挥发的微量VOCs、环境粉尘（危害电气绝缘）、高湿度风险（导致电池短路）。
（4）核心诉求：严格控制车间湿度（通常要求<30%RH，特定区域<10%）；高效去除焊接烟尘及粉尘，防止短路风险；控制VOCs浓度，保障健康与安全。
（5）行业痛点：除湿能耗极高；激光烟尘捕捉困难；电芯本身对洁净度要求带来巨大环境控制成本。
（6）配置概要：低露点新风除湿机组 + 干燥房/干燥棚（关键区域） + 激光焊接工位源头烟尘净化 + 车间整体循环净化（HEPA过滤）。
（7）过滤器更换周期：
- 除湿机组转轮/压缩机：长期运行，定期维护。
- 焊接烟尘净化滤筒 (HEPA)： 3-6个月。
- 循环净化高效过滤器 (H13/H14)： 12-18个月。
（8）过滤器解决方案：
①【湿度核心控制】（全车间基础）：转轮除湿机组（初效+中效预过滤）。特点：深度除湿，可将露点降至-40℃以下。优势：为电池制造提供绝对干燥的空气，是安全第一要务。
②【粉尘与烟尘控制】（焊接、装配区）：干燥棚内：配备高效FFU送风单元(H14) + 焊接点位专用烟尘净化器。特点：在干燥环境中叠加超净与烟尘捕捉。优势：双重防护，确保电池内部无粉尘与金属异物。
③【综合环境保障】（高端生产线）： “新风深度处理（除湿+化学过滤除VOC+高效过滤）+ 干燥房 + 室内循环超净系统”三位一体。特点：全方位、主动式环境控制。优势：打造最高标准的电池生产环境，最大化保障产品安全性与一致性。

2. 电机/电控车间
（1）应用场景：定转子铁芯叠压与焊接、绕组（绕线、嵌线、浸漆）、总成装配、电机测试台架、电控板（PCBA）生产与三防涂覆区。
（2）场景概述：包含精密机械加工、电气装配和电子制造，污染物多样，对洁净度和防静电有要求。
（3）环境特点：绝缘漆固化VOCs（苯乙烯、酯类）、焊接烟尘、机加工油雾、PCBA车间粉尘、静电风险。
（4）核心诉求：处理浸漆烘干过程的VOCs废气；控制机加工区域油雾；为PCBA及精密装配提供防静电洁净环境。
（5）行业痛点：浸漆VOCs浓度高但风量小，治理方案需定制；油雾与粉尘混合；洁净区域与普通生产区共存。
（6）配置概要：浸漆烘房密闭排风+RTO + 机加工区油雾净化 + PCBA/总装洁净区（Class 10000-100000）。
（7）过滤器更换周期：结合涂装与机加工车间经验，针对VOCs和油雾设备制定。
（8）过滤器解决方案：综合运用焊接车间油雾处理方案、涂装车间VOCs处理方案及总装车间洁净环境方案，进行模块化组合。

（三）核心零部件制造

1. 发动机/变速箱工厂
（1）应用场景：缸体/缸盖/曲轴线（机加工）、装配线（清洗、压装、涂胶、试漏）、热试台架、喷涂（如有）与包装区。
（2）场景概述：典型的精密机加工与装配组合，金属切削液油雾是主要污染物，装配过程有清洗剂和少量密封胶VOCs。
（3）环境特点：高浓度切削液油雾（乳化液、纯油）、清洗剂挥发气体、热试尾气（CO、HC）、装配粉尘。
（4）核心诉求：大规模治理机加工油雾，保障健康与设备安全；处理热试尾气；保持装配车间清洁。
（5）行业痛点：油雾处理量大，系统庞大；乳化液油雾处理难度高于纯油油雾；车间老旧，改造空间受限。
（6）配置概要：集中式大流量离心/静电油雾净化系统覆盖机加工线 + 热试台架尾气抽排净化 + 装配车间送新风。
（7）过滤器解决方案：主要参照冲压车间油雾治理的高浓度控制方案，并叠加尾气处理模块。

2. 座椅、内饰件工厂
（1）应用场景：发泡车间（聚氨酯PU）、面料裁剪与缝纫、骨架焊接与组装、塑料件注塑与喷涂、总成装配与检测。
（2）场景概述：多材料、多工艺复合，VOCs来源复杂（发泡、注塑、胶粘、面料），同时存在粉尘与焊接烟尘。
（3）环境特点：发泡工序的TDI、MDI及胺类催化剂气味；注塑与热熔胶的VOCs；面料裁剪粉尘；焊接烟尘；混合型异味。
（4）核心诉求：重点治理发泡、注塑等工序的有毒有害VOCs；控制车间综合性异味；改善缝纫、裁剪等人员密集区的空气质量。
（5）行业痛点： VOCs成分复杂，单一技术难以处理；异味问题严重影响员工感受和厂区形象；环保监管压力大。
（6）配置概要：发泡/注塑机密闭收集 + 针对性废气处理（如喷淋吸收+RTO） + 焊接区域烟尘净化 + 车间整体通风+大型工业空气净化器（除味）。
（7）过滤器解决方案：针对有毒VOCs，采用涂装车间高浓度处理方案；针对综合性异味，采用食品加工调味品车间的集中深度处理（化学洗涤/高级氧化）方案。
